Suche Schaltplan für bauteil 406 Coupe

[KamikazeSlayer]

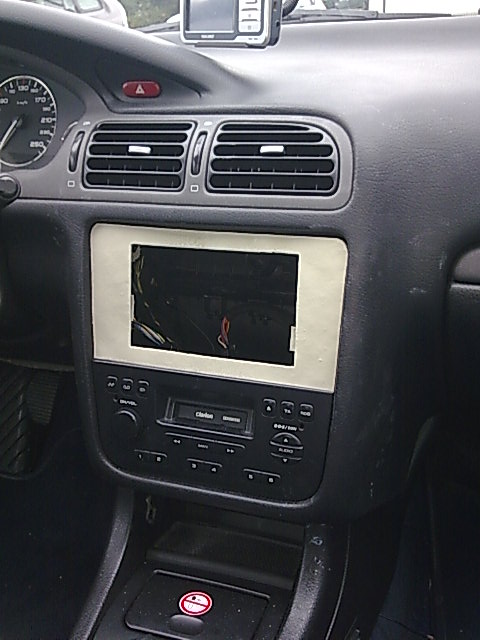

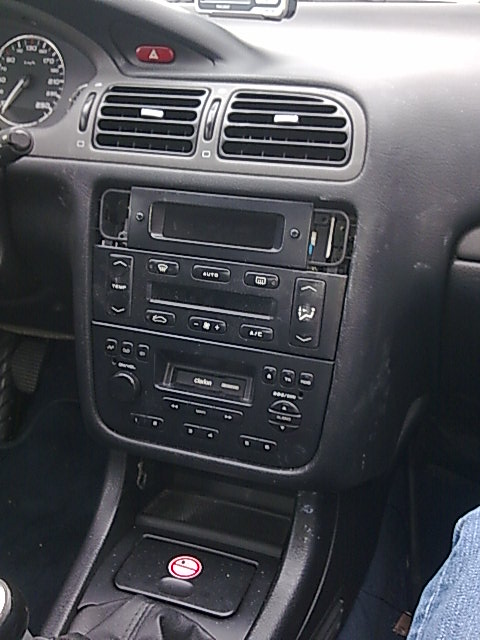

hi! ich bin im moment dabei mein auto umzubauen... mit carpc und monitor usw... nur hab ich nun ein problem.. die steuerungseinheit für die klimaanlage inner mittelkonsole is anders aufgebaut als ich dachte und nun bekomme ich sie niergendwo anders unter...nun bleibt mir also nichts anderes übrig als das ding nachzubauen... allerdings etwas kleiner, so dass es unten unters radio in den kleinen schacht passt... und für diese steuereinheit brauch ich nun den schaltplan der platine... damit ich mir ne eigene platine entwerfen und ätzen kann... natürlich kleiner... kann mir da jmd mit dem schaltplan weiterhelfen?

[rhine]

also wenns ne klimasteuerung ist, die du nur über tasten steuern kannst, und die hinten drann nur stecker hat, und keine bowdenzüge, dann haben das einige so gelösst, das die das bedienteil in das handschufach eingebaut haben (kabel verlängert). und den freigewordenen platz fürn touchscreen verwendet haben. gab auch mal nen schönes foto davon hier im forum.
die schalter für heckheizung+warnblinker wurden auch angepasst.

ps: n paar daten zum kfz wären nützlich

[KamikazeSlayer]

hmm... hab ich auch schon überlegt... aber ich wills nich ins handschuhfach packen... dazu nutz ich das zu häufig... hab da ne andere idee aber dazu brauch ich die platine halt in kleiner...:-(

geht um 406 Coupe 3.0V6 BJ 6/1999 3003-842

hatte überlegt das ganze iwi unten drunter zu packen.. aber wie gesagt dazu brauch ich ne kleine platine.. sonst passt das nich... will nix zerschneiden,oder iwi bohren.. soll alles wieder in originalzustand herzustellen sein...


[rhine]

und wenn de das bedienteil oben in de lüftungsdüsen reinbaust? musst halt nur ne zweite cockpit-blende holen, wenn de deine nicht zerschneiden willst

[rhine]

mir fällts wieder ein. weis aber nichtmehr wo ichs gesehen habe. der kunde der das gemacht hat. hat auch nen qp. auch mit klima sache wie bei dir. der hat dasteil rausgehauen, und kann das alles übern carpc steuern. inkl ner oberfläche, die genauso aussieht wie das originale bauteil. das is ne perfekte lösung dafür.

[KamikazeSlayer]

dann bräuchte ich die kontaktdaten von dem... damit ich mich mit dem ma kurzschließen kann *gg* aber ich glaub das wird nix... bin zwar informatiker... aber ich hab echt kein nerv dazu ne klimasteuerung zu programmieren... muss ja erstmal wissen wie die befehle laufen und worüber ich das ansteuern kann... OMG... gnarf... ich will das endlich fertig haben...

[rhine]

bin schon am suchen. google hilft.

http://forums.fluxmedia.net/project-for ... coupe.html

[rhine]

habs gefunden. wie stehts mit deinem englisch?

http://www.peugeot406coupe.com/phpBB2/v ... &start=200

[KamikazeSlayer]

ohje... englisch... hmm... der erste link is auch nett.. ABER... wie gesagt.. ich will nix zersägen.. und wenn ichs mach wie der müsste ich was zersägen...

[KamikazeSlayer]

nochma zurück zur topic... kann mir jmd mit dem schaltplan aushelfen?
